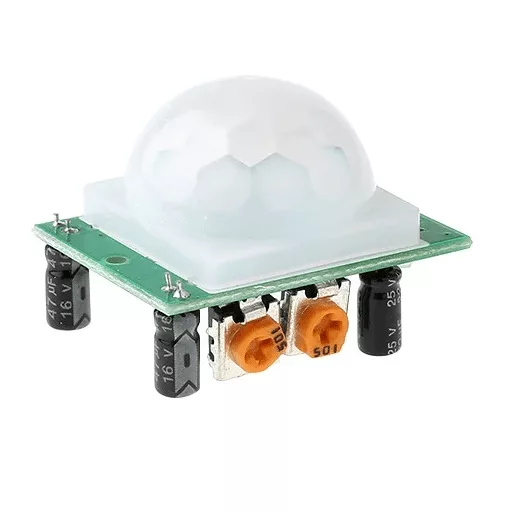

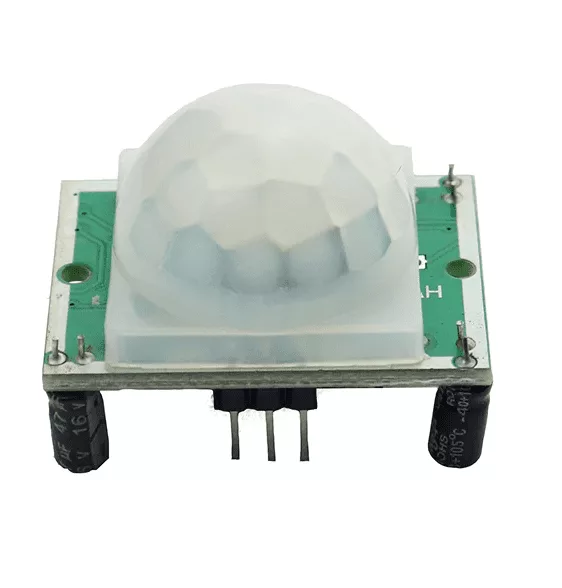

Module de capteur de mouvement PIR HC-SR501

Description

🧮 Description générale
Le HC-SR501 est un module de détection de mouvement basé sur la technologie PIR (Passive Infrared / infrarouge passif). Il détecte le rayonnement infrarouge émis par des corps chauds (ex : humains, animaux) qui se déplacent dans son champ de vision. Quand un changement de rayonnement est détecté, le module sort un signal numérique.

Le module comprend :
un capteur pyroélectrique (souvent LHI778)

une lentille de Fresnel pour élargir et focaliser le champ de détection

un circuit de conditionnement (amplification, filtre, comparateur) et deux potentiomètres pour ajuster la distance de détection et la durée de sortie.

📋 Caractéristiques techniques typiques
Voici un résumé des spécifications que l’on retrouve pour ce module :

Plage de tension d’alimentation : généralement environ 4,5 V à 20 V DC.

Courant statique faible : par ex < 50 µA en veille selon certaines sources.

Angle de détection : jusqu’à ~110° à 120°. Distance de détection : typiquement ~3 à 7 mètres (ajustable) selon les conditions.

Temps de sortie (delay) : ajustable, typiquement entre quelques secondes et plusieurs minutes (ex ~5 s à ~300 s selon réglage).

Mode de déclenchement :
Mode “non-répétitif” (Single trigger) : après détection, la sortie passe à HIGH, reste pendant le temps réglé puis retourne à LOW, même si le mouvement est toujours présent.

Mode “répétitif” (Repeat trigger) : tant que le mouvement est présent, la sortie reste ou se relance selon réglage.

Température de fonctionnement typique : –15 °C à +70 °C environ. Dimensions typiques de la carte : ~32 mm × 24 mm ‎(avec lentille).

🧰 Fonctionnement & Réglages
Principe de base : Le capteur PIR est formé de deux zones sensibles au rayonnement infrarouge. Lorsque un objet chaud se déplace, la répartition de rayonnement entre ces zones change, ce qui provoque une variation de tension que le circuit détecte comme mouvement.
Réglages :

Distance / sensibilité : un potentiomètre permet d’ajuster la distance maximale de détection (par ex diminuer pour ~3 m, augmenter pour ~7 m).

Temps de sortie / délai : un autre potentiomètre permet d’ajuster combien de temps la sortie reste HIGH après une détection (ex ~5 s à quelques minutes).

Mode trigger : un cavalier ou jumper permet de choisir entre mode répétitif (H) ou non-répétitif (L).
Initialisation : À la mise sous tension, le module peut nécessiter un temps d’initialisation (~30s à 1 min), pendant lequel les sorties peuvent fluctuer.
