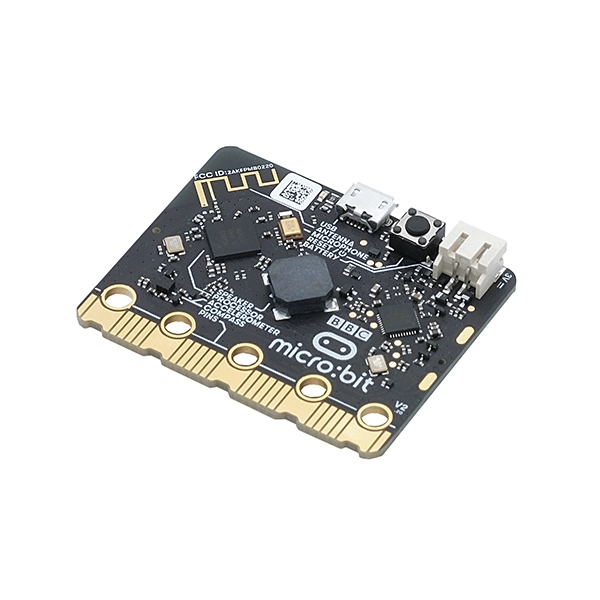

Carte Microbit V2

La micro:bit V2 est une carte de développement créée pour la promotion de la programmation dans l’éducation. Elle est très simple d’utilisation, mais peut également s’intégrer dans des applications complexes.

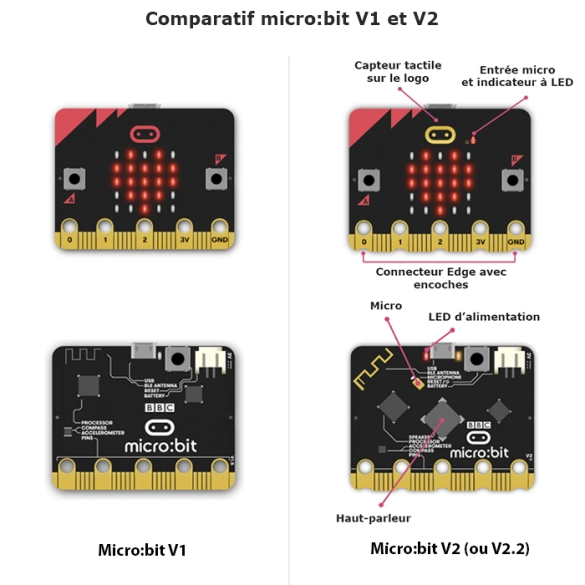

Cette version embarque plus de mémoire RAM, de mémoire Flash mais également un mini haut-parleur, un micro, un bouton-poussoir tactile capacitif et un CPU plus performant par rapport à la V1.

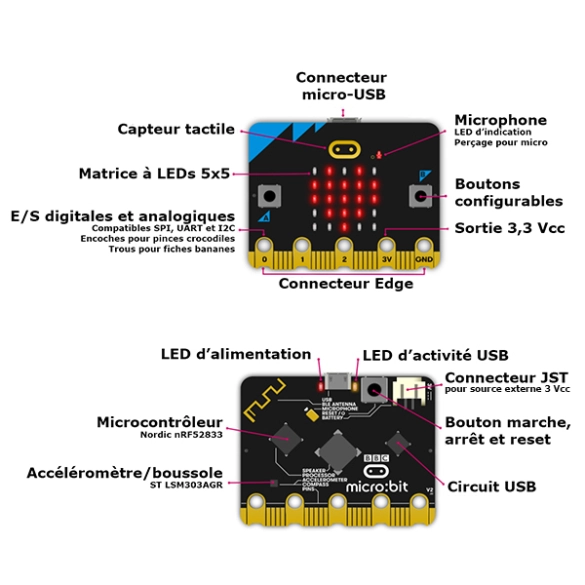

Elle comporte, comme sa version précédente, deux boutons-poussoirs, une matrice 5×5 LEDs, 22 broches dont 3 analogiques, un accéléromètre, un magnétomètre et un module Bluetooth 5.0.

Programmation et communication :La programmation se fait depuis un navigateur web via l’IDE MakeCode pour les débutants ou en JavaScript ou MicroPython pour les utilisateurs plus expérimentés.

Le programme se télécharge depuis l’IDE en ligne et se copie simplement dans la micro:bit comme dans une clé USB (cordon micro-USB non inclus).

Le Bluetooth permet aussi la programmation depuis un smartphone ou une tablette via une application iOS et Android.

Les programmes au format .HEX créés pour la micro:bit V1 sont entièrement compatibles avec cette nouvelle version. L’IDE Makecode se charge de les convertir pour une compatibilité avec cette V2.

Connectique :Le connecteur latéral « EDGE » permet de connecter la carte à des capteurs, des actionneurs ou à d’autres cartes microprocesseur (Arduino, Raspberry, …).

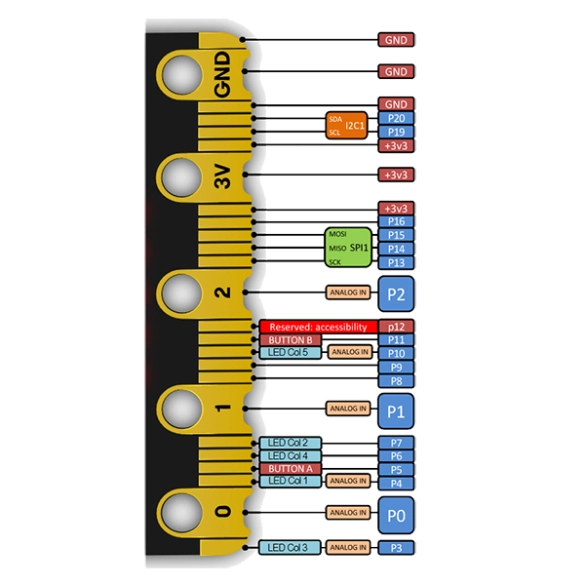

Les broches se trouvent en bas de la carte :
– 3 entrées/sorties analogiques marquées 0, 1 et 2 ainsi que la broche 3 V et GND. Ces broches sont facilement accessibles avec fiches bananes ou des pinces crocodiles.
– Le reste des broches n’est pas accessible tel quel et demande l’utilisation d’un connecteur spécifique (connecteur EDGE), présent notamment sur les différents modules.
